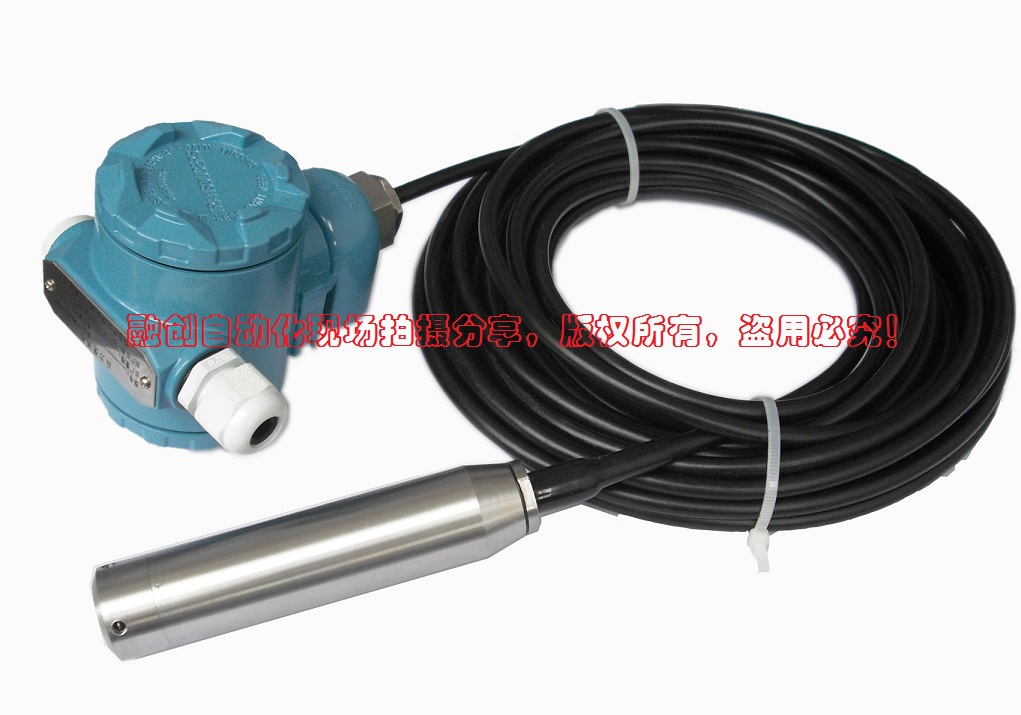

融创RCL-T型投入式液位变送器

一、投入式液位变送器概述：



    厦门融创自动化自主研发的RCL-T型投入式液位变送器是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的高精度隔离型扩散硅敏感元件的压阻效应，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA）。融创RCL-T型投入式液位变送器可适用的被测介质非常广泛，经常用来测量液压油、水及与316不锈钢兼容的糊状物，具有一定的防腐能力。

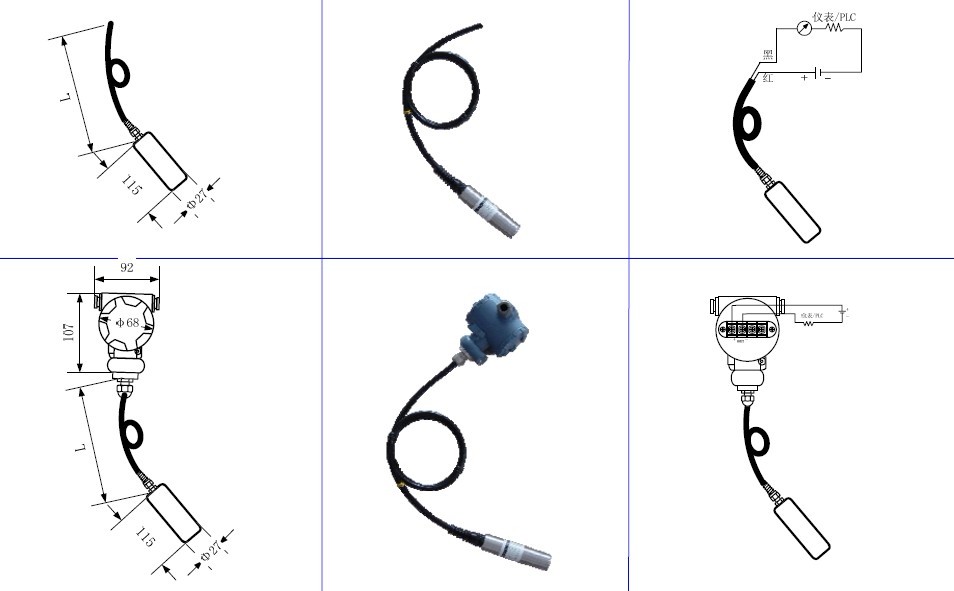

二、投入式液位变送器外形及结构：

三、投入式液位变送器工作原理：

    厦门融创RCL-T型投入式液位变送器通常指对生产过程中半封锁式或敞开容器中液位的高度进行检测；根据不同比重的液体在不同高度所产生压力成线性关系的原理，实现对水、油及糊状物的体积、液高、重量的正确测量和信号传送。

    液位传感器的静压原理：当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：    Ρ = ρ.g.H + Po

式中：P ：变送器迎液面所受压力　　

         ρ：被测液体密度　　

         g ：当地重力加速度　　

        Po ：液面上大气压　　

        H ：变送器投入液体的深度　

  同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ.g.H ，显然 , 通过测取压力 P ，可以得到液位深度。

四、投入式液位变送器特点：

1、本产品体积小巧，有多种接口形式和引线方式;

2、产品精度高，长期稳定性好，测量范围宽，可靠性强;

3、业界领先的激光全焊接结构，无O形圈密封结构，确保产品长期使用无渗漏;

4、全固定结构，抗冲击震动;

5、防射频，防雷击设计;

6、过电压，反极性，限流等多重保护;

五、投入式液位变送器主要技术指标：

1、测量范围：表压：0～100MPa绝压：0～100MPa负压：-100kPa～700kPa;

2、供电电源: 24V DC;

3、压力过载: 2倍量程;

4、工作温度: -40～80℃;

5、防腐性强:316L金属膜片;

6、输出4mA～20mA模拟信号与HART数字信号;

7、准确度高：优于0.25%;

六、投入式液位变送器主要运用：

1、液压及气动控制系统

2、内燃机、发动机

3、工业过程检测与控制

4、实验室压力校验

5、压缩机组

6、制冷机组

7、空调机组

8、热电机组

七、投入式液位变送器安装使用：

1、本产品可利用G1/4”接口直接安装在管道上（如图），而不必使用安装支架。为了安装维修方便，在接口和管道之间加装球阀。

2、在测量高温介质时，应使用引压或冷却装置将温度降至变送器正常使用温度范围内。

3、安装位置对零点的影响可以调校。

4、安装时应尽量把变送器置于通风干燥处，避免强光直接照射和雨淋，否则将降低整机的性能及影响整机的寿命。

5、如必须在露天安装，请在订货时选用引线端不可调的产品。

6、电缆线应注意保护，在工业现场使用时，建议使用蛇皮管或铁管保护，或者把它架高。

八、投入式液位变送器的维护及故障诊断维护：

    为了收到良好的使用效果，提高使用可靠性，请注意以下几方面的维护工作：

（1） 经常检查接线连接或接插件是否可靠。

（2） 严禁用强力拉扯电缆线或用金属等物捅压膜片。

（3）若出现无输出、输出过小或过大、输出不稳定等故障，应首先切断电源，再次检查安装、接线是否符合说明书要求，供电电压是否正确，系统工作是否正常。大开口结构产品，应观察膜片是否变形。对于可调式产品，可打开后盖，调整零点和量程电位器达到要求。若仍不能排除，则可能是变送器故障，请向本公司咨询。

融创自动化为中农集团定制120米量程深井液位变送器及液位控制系统

    事件回顾：2012年12月15日，中农集团旗下一家专业生产氯化钾的单位从厦门融创自动化购买了两套量程分别为80米和120米的投入式液位变送器，用来测量“为整个工艺流程的提供盐湖卤水”的深井的液位。因为是第一次与融创合作，又考虑到卤水井是处在一定海拔的山地上，所以，中农集团还是处在“测试阶段”，签订协议之初就已经严明：“如果这两天测试了没问题，我们现场有200多口井，都要安装一套”。为了赢得这此难得的合作机会，融创自动化对产品出厂前也是经过了多次严格的检验，终于，过硬的产品质量，得到了中农集团的肯定，迎来了客户的回头。

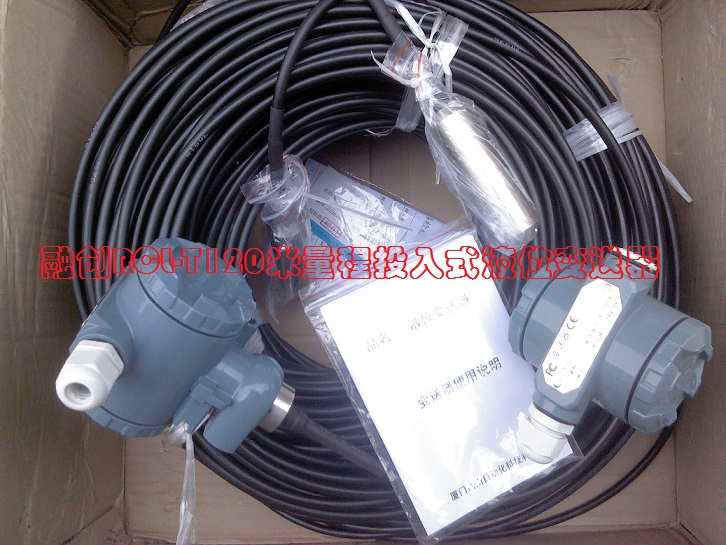

融创自动化为中农集团量身定做的120米深井投入式液位变送器

    2013年8月底，融创自动化收到了中农集团发来的图纸，上面画着原理图及想要实现的功能。

    从融创自动化技术赵工那得知，客户想要实现“卤水井液位的自动/手动开启和关闭，并记录泵的运行时间”。经过了双方多次沟通，以及本着对客户负责，节省双方成本的原则，融创自动化提出先寄送一个样品给客户测试，客户也欣然同意。结果可想而知，融创的产品再次博得了客户的认同，于是，融创与中农集团签订了第一批数量为20套控制系统的合作协议，2013年9月29日，赶在国庆节之前，融创发出了合同中的首批20套控制柜。

    至此，厦门融创自动化与中农集团的战略合作大门正式开启。
