  • 品牌:   融创自动化
  • 型号:   RCDF
  • 在线订购
产品介绍

融创RCDF系列超声波明渠流量计

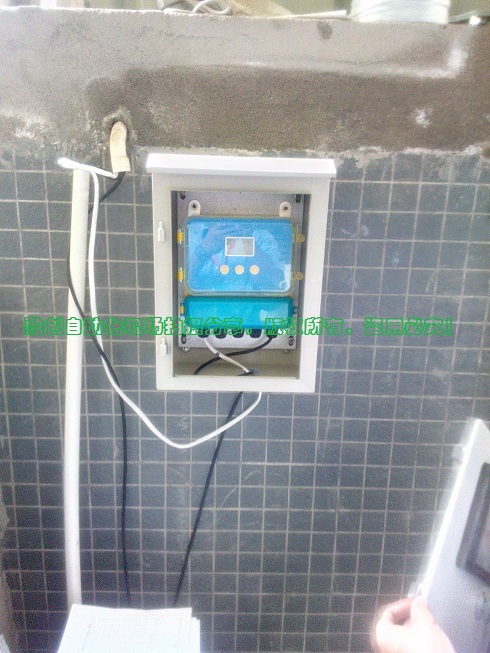

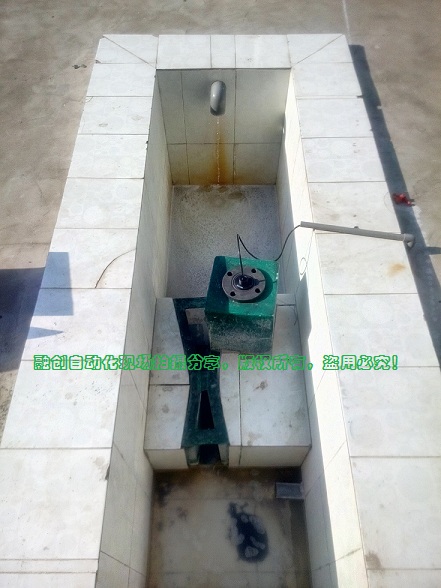

                                            现场巴歇尔槽                                          明渠流量计转换器及液位探头

    厦门融创自动化RCDF系列超声波明渠流量计是环保局指定的污水排放口必须安装在线监测流量计,常用在食品厂,化工厂,橡胶厂,铝厂,建材厂,污水处理厂,印染厂,皮革厂,电子厂等等有污水排放的出口用来监测污水排放流量。

一、融创RCDF超声波明渠流量计的用途:

    厦门融创RCDF系列超声波明渠流量计与量水堰槽配合使用,测量明渠内水的流量。主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量及农田水利中的渠道等。由于本公司仪表采用超声波穿过空气,以非接触的方法测量。因此在粘污、腐蚀性液体条件下,比接触式的仪表,具有更高的可靠性和耐用性。

二、融创RCDF超声波明渠流量计原理说明

    厦门融创RCDF系列超声波明渠流量计由测量液位的仪表和按计量院公布的文件制作的水槽两部分组成,液位仪表是直接测量的是渠道或者水槽内的液体高度。用于明渠测流量时,在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位,再按相应量水堰槽的水位—流量关系推算出流量。

1、超声波测液位原理

    发射超声换能器发射出的超声脉冲,通过传播媒质传播到被测液面,经反射后再通过传声媒质返回到接收换能器,测出超声脉冲从发射到接收在传声媒质中传播的时间。再根据传声媒质中的声速,就可以算得从换能器到液面的距离。从而确定液位。因此我们可以计算出探头到反射面的距离D = C*t/2(除以2 是因为声波从发射到接收实际是一个来回,D 是距离,C 是声速,t 是时间)。再通过减法运算就可得出液位值。

2、量水堰槽的测流量原理

    流通顺畅的明渠内流量越大,液位越高;流量越小,液位越低(如图2.1)。通过测量水位可以推算出流量。普通明渠内流量与水位之间的对应关系,受渠道的坡降比和表面的糙度影响。在渠道内安装量水堰槽,产生节流作用,使明渠内的流量与液位有固定的对应关系,这种对应关系主要取决于量水堰槽的构造尺寸,把渠道的影响尽可能减小。

常用的量水堰槽有,直角三角堰、矩形堰和巴歇尔槽

    使用超声波明渠流量计,安装时必须知道配用量水堰槽的水位-流量对应关系。巴歇尔槽知道了喉道宽度b,就可以用相应的公式算出水位-流量对应关系。

    直角三角堰也是用相应的公式计算出水位—流量对应关系。

    矩形堰也有相应的公式。但是还与安装的渠道尺寸有关,确定水位-流量关系时,矩形堰与渠道宽B、开口宽b、上游堰坎高度p有关。

    如果对计算量水堰槽水位-流量不熟悉,可将使用的量水堰槽参数通知本公司,本公司帮助计算。应注意同时提供上述与确定水位-流量关系有关的参数。

三、融创RCDF超声波明渠流量计量水堰槽的选择:

    选择量水堰槽的种类,要考虑渠道内流量的大小,渠道内水的流态,是否能形成自由流。根据最大流量的不同,我们可以选择不同的堰槽。

①最大流量小于40 升/秒建议使用直角三角堰;

②大于40 升/秒建议使用巴歇尔槽;

③上游渠道较短,最大流量又大于40 升/秒建议使用矩形堰。

条件允许,最好选择巴歇尔槽。巴歇尔槽的水位-流量关系是由实验室标定出来的,而且对于上游行进渠槽条件要求较弱。三角堰和矩形堰的水位-流量关系来源于理论计算,容易由于忽略一些使用条件,带来附加误差。

使用玻璃钢制做量水堰或槽。三角堰、矩形堰堰口尺寸要准确,朝向进水一侧表面要光滑;巴歇尔槽喉道部分尺寸要准确,槽内表面要光滑。

四、超声波明渠流量计堰槽规格及现场安装实物图:

三角堰:(材料:PVC、玻璃钢、不锈钢可选)。流量越大,相应增加壁厚。

1、注意事项:

◇  三角口处的尺寸准确、缘台平直、光滑。板面光滑、平整、无扭曲。;

◇  三角堰的中心线要与渠道的中心线重合。

◇  j为堰板嵌入渠道墙的部分,尺寸请用户根据现场情况而定。

2、适应范围:

◇  三角堰可按图1.1加工。注意:安装该直角三角堰的上游渠道宽是600mm,三角顶角与上游渠底的高度是250mm。

◇  如使用图1.1直角三角堰,可在明渠菜单“10堰槽种类”→“1直角三角堰”项选择“开启”,仪表内已有该堰板的水位-流量表,可根据水位值直接给给出流速。

   最小流量0.0136升/秒,最大流量45.010升/秒(162吨/小时)。



矩形堰:(材质:PVC、玻璃钢、不锈钢可选) 流量越大,相应增加壁厚。

1、注意事项

◇  矩形口处的尺寸要准确、缘台平直、光滑。板面光滑、平整、无扭曲。

◇  矩形堰的中心线要与渠道的中心线重合。

◇  j为堰板嵌入渠道墙的部分,尺寸请用户根据现场情况而定。

2、适用范围:

◇ 矩形堰可按图2.1加工,注意:矩形堰的水位-流量关系主要取决于堰口宽的“b”。也与上游渠道宽“B”和堰坎高“p”有关。

◇ 如使用图2.1的矩形堰,可以在明渠菜单“10 堰槽种类”→“2矩形堰”项选择:0.25、0.50、0.75、1.00(注:此选项代表堰口宽b)仪表内已有该堰板的水位-流量表,可根据水位值直接给给出流速。

   1:b=0.25米最小流量0.4375升/秒(1.6吨/小时),最大流量56.907升/秒(205吨/小时)

   2:b=0.50米最小流量0.8774升/秒(3.1吨/小时),最大流量153.74升/秒(553吨/小时)

   3:b=0.75米最小流量3.7488升/秒(13吨/小时),最大流量539.04升/秒(1941吨/小时)

   4:b=1.00米最小流量4.9780升/秒(18吨/小时),最大流量687.36升/秒(2474吨/小时)



巴歇尔槽:(材质:PVC、玻璃钢、不锈钢可选) 流量越大,相应增加壁厚。

1、注意事项:

◇ j的尺寸与渠道安装有关,请用户根据现场情况而定。

◇ 巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。

◇ 巴歇尔槽通水后,水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。

◇ 巴歇尔槽的上游应有大于5倍渠道宽的平直段,使水流能平稳进入巴歇尔槽。即没有左右偏流,也没有渠道坡降形成的冲力。(参见下图)
 ◇ 巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密,不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。

2、适应范围:

巴歇尔槽构造如图3.1。巴歇尔槽的标示尺寸是喉道宽度“b”。首先根据应用需要的最大流量,从“附录一 巴歇尔槽水位-流量公式”中查出合适的巴歇尔槽的喉道宽“b”。再从“附录二巴歇尔槽构造尺寸”中查出对应喉道宽等于“b”的巴歇槽的其他尺寸。按图3.1加工成形,安装在渠道上如图2.4所示。

◇ 使用巴歇尔槽,可以在菜单“10 堰槽种类”→“3 巴歇尔槽”项选择“开启”。根据喉道宽“b”,从“附录三 常用型号巴歇尔槽对应b值c值与n值,长宽高与最大流量”中查出修工系数c和指数n,输入到菜单“9 设置常数”→“1 修工系数 c”和“指数 n”,仪表就可以自动算出水位对应的流量值。

备注:如需要附录一和附录二,请联系厦门融创自动化科技有限公司专线0592-6011593.

五、融创RCDF超声波明渠流量计安装量水堰槽注意事项

①. 量水堰槽的中心线要与渠道的中心线重合,使水流进入量水堰槽不出现偏流。

②. 量水堰槽通水后,水的流态要自由流。

三角堰、矩形堰下游水位要低于堰坎;巴歇尔槽的淹没度要小于“巴歇尔槽参数”的临界淹没度。

③. 量水堰槽的上游最小要有大于5 倍渠道宽度的平直段,使水流能平稳进入量水堰槽,标准是“水面没有浪花”。即没有左右偏流,也没有渠道坡降形成的冲力。

④. 量水堰槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密,不能漏水。使水流全部流经量水堰槽的计量部位。量水堰板的计量部位是堰口;量水槽的计量部位是槽内喉道段。

六、融创RCDF系列超声波明渠流量计选型:

RCDF系列

超声波明渠流量计


代码

堰槽种类

B(N)

巴歇尔槽(注明多少号槽)

S(N)

三角堰(注明角度)

J(N)

矩形堰(注明堰口宽度)


代码

              液位探头种类

S

一体式

L

分体式(标配10米电缆线)


代码

液位探头材质(均防爆)

C

普通型(聚甲醛)

S

防腐型(聚四氟)

E

增强型(聚四氟+扩展功能,如通信,继电器输出等)

选型举例:现场流量范围最高是20吨/小时,常用流量10吨/小时,客户欲选用1号巴歇尔槽,液位探头选用分体式,污水偏中性,常温,无挥发气体。

选型:RCDF-B1-L-C

七、融创超声波明渠流量计现场运用案例图片分享:



                        上市公司TPK(宸鸿集团)                                                江西重点保护单位——永胜铝型材



                 电镀添加剂领导品牌——宏正化工                                                    上市照明公司——阳光照明



                                                              世界五大碱性电池生产厂家之一——南孚电池
