融创RCP系列扩散硅压力变送器

一、简介：

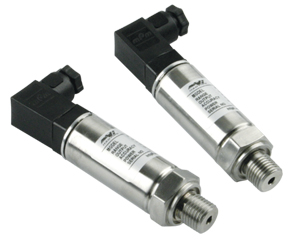

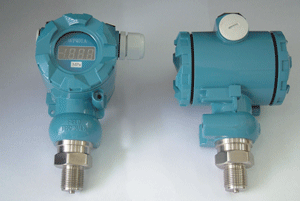

精巧型压力变送器                   2088防护铸铝外壳压力变送器

    厦门融创RCP系列型压力变送器分为RCP-C精巧型和RCP-H防护性两种。均采用进口芯片组装，运用精致一流的焊接工艺，结构紧凑、坚固，重量轻，便于安装，使用方便，基本无维护。零点量程可以在外部连续调节，迁移范围宽；适用于多种场合和全天候恶劣危险环境及各类腐蚀性介质。

二、性能指标：

量    程：0～0.2kPa～80MPa (量程<1kPa时只可测量无腐蚀或若腐蚀性介质) 具体产品的量程详见产品铭牌。

测压形式：表压(G) 绝压(A) 密封压(S) 负压(N)

补偿温度：(-10～70)℃

工作温度：(-10～80)℃

综合精度： 0.25，0.5

输出选择：(4～20)mA；(1～5)V  (具体产品的输出详见产品铭牌)

电源电压：24V DC

三、接线方式：

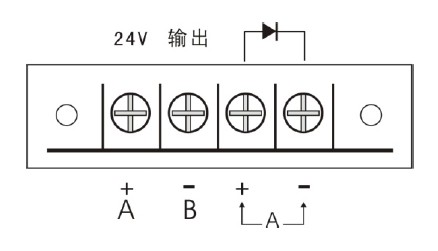

    卸下变送器接线端的旋盖，可以看到如图1所示的接线端子（图1）。小巧型不锈钢外壳变送器，可用螺丝刀卸下赫斯曼等段接头接线即可,1为电源+，2为电源-。（图2）赫斯曼引线，红色为电源+，黑色为电源-。



图1防护型压力变送器接线端                        图2精巧型压力变送器接线端

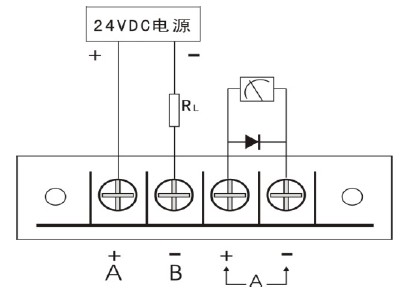

典型接线图如下图（图3）：

图3

    若选配了现场显示表头，则接线端子在现场显示器的后端，接线时请先将现场显示器卸下（注意要小心，以免将显示器的连线拉断）即可露出如图1所示的接线端子。

四、结构尺寸：

电子外壳：合金铝；

主体结构：不锈钢；

涂    层：塑料喷塑；

压力接口：M20 X1.5（特殊可订制）

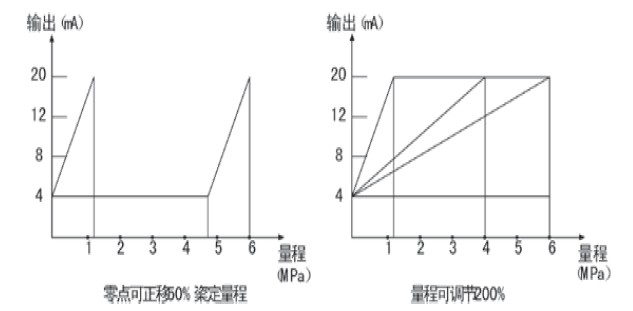

零点量程迁移（需此功能，定货时请说明）零点迁移为最大量程的50%；量程调节为极限量程的200%FS。 例如：极限量程为6MPa的扩散硅型压力变送器，其零点可迁移到3MPa，量程可在3～6MPa内任意调节。（如图4所示）

图4

五、安装方式：

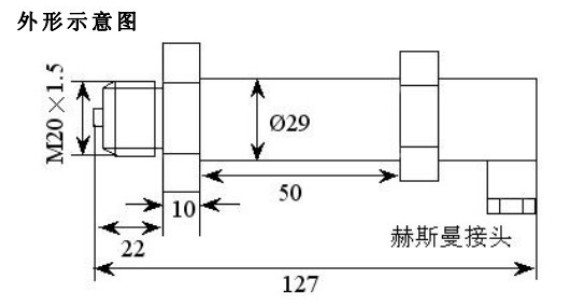

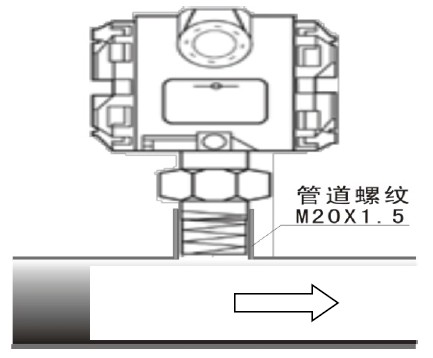

融创RCP系列压力变送器的压力接口为M20 X1.5的不锈钢螺纹（安装请参见图5、图6也可定制特殊螺纹）。



图5                                                                                    图6

六、零点和满度调节：

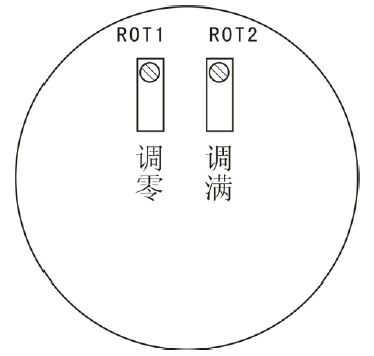

    打开装有电子线路板一端的旋盖，如图7 ，图8，图中标有ROT1的电位计为零点调节，ROT2为满程调节。

提醒：若非必要，请不要轻易调节零点和满程！



图7                                                        图8

七、微压力（小于1.5KPA）变送器的安装说明：

    融创RCP系列微压力变送器的安装位置会对变送器的零点输出产生影响，可在变送器安装结束后，对零点输出进行调整，在没有标准压力源的情况下禁止调节满程电位器，否则会严重影响变送器的精度。
