一、法兰取压

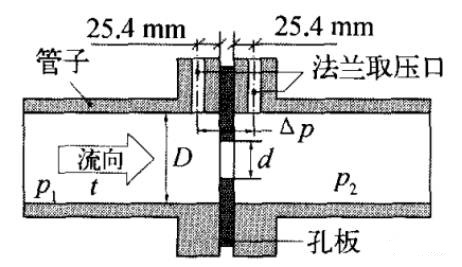

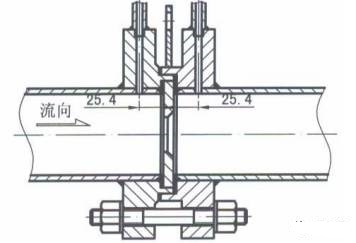

    法兰取压如下图1所示，上游取压口间距是从上游端面至孔板的长度为25.4mm，下游取压口间距是下游端面至孔板的长度也为25.4mm

图1法兰取压

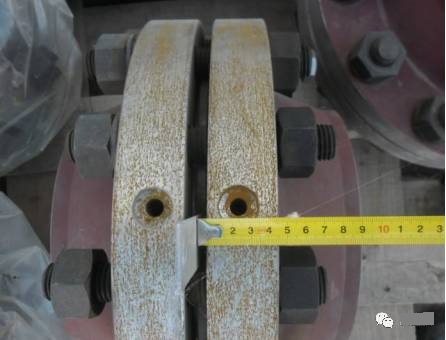

    使用法兰取压时，取压法兰也由节流装置成套带来，取压法兰与管道焊接起来。法兰取压方式结构比较简单，加工容易，但注意法兰为专用的孔板法兰，非普通法兰，压力等级为300LB（法兰的厚度与压力等级有关系，法兰取压要求取压口至法兰为25.4mm），在工况压力较低的场合无形增加了成本。取压法兰如下图所示：

二、角接取压

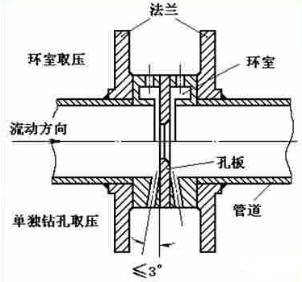

      角接取压分为环室取压和单独砖孔2种，如下图2所示，图中上半部分为环室取压方式，下半部分为单独砖孔取压。

图2角接取压

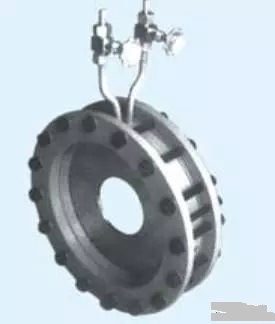

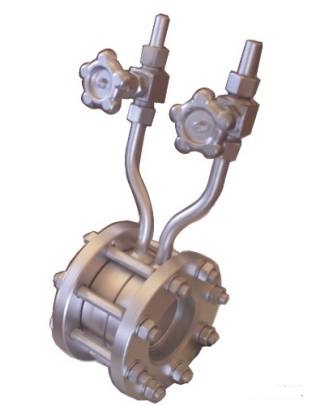

实际图片如下图所示：

（a）环室角接取压

（b）单独砖孔角接取压

  环室取压的方式也可以起到稳压的作用，提高测量精度，但是加工制造和安装要求严格。大管径的环室取压成本较高，环室取压适用于DN400以下，砖孔取压适用于DN400以上管径。

三、径距取压

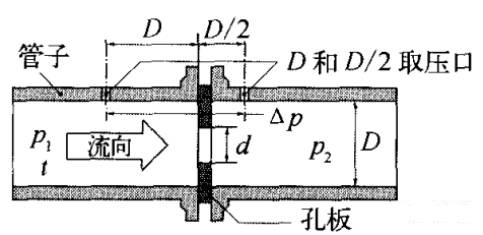

    取压口的间距是取压口中心线与孔板某一规定端面之间的距离，上游取压口间距为管道直径D，下游取压口间距为D/2，故又称为D和D/2取压，如下图3所示。

    为了避免现场安装误差，选用径距取压时，一般由节流装置成套带直管段。

图3径距取压

    根据《自动化仪表选型设计规范》（HG/T20507-2014）6.2.5条，DN50以下的宜选用角接取压；DN50～DN300可选用法兰取压或角接取压，在实际应用中，这个范围段的孔板居多，对于低压的介质可采用角接取压，对于高压的可采用法兰取压；DN300以上宜采用径距取压。
