导热油热量表如何选型?

2018-01-16 13:26:54      点击:

一、导热油热量表/热能表的选型

在给热能表选型时,首先要特别注意热能表的温度类型,因为热能表有高温型热能表(融创高温型涡街式热能表采用锻打工艺,可耐最高温度350度,孔板式热能表根据本体材质和传感器材质的不同,最高可耐温度800度)、常温型热能表(融创常温型涡街式热能表可耐温220度)、冷量表(一般用来测量中央空调循环水),应根据系统需要的热能表种类来选择热能表。另外,要根据安装管道的口径和流量大小,选择适合口径的热量表。

热能表配对的温度传感器应分别安装在热交换系统中的入口处和出口处,考虑到温度传感器的引线长度有限,应按照安装位置选择合适的热能表,或根据所提供的引线长度,选取合适的安装位置。


融创超声波式热能表

此外,还要考虑热能表流量传感器的种类,不同种类的流量传感器的计量性能、价格、寿命、压力损失、长期稳定性、抗外界电磁厂干扰的能力均会有所不同,应综合考虑。

根据安装地点的管道口径和流量大小,选择不同口径的热量表。

二、导热油热量表/热能表的安装及使用注意事项:

热能表在安装时要特别注意以下几点:

1、  安装热能表之前必须确保确保管道内无高温介质流动,最好是停炉安装,避免热水或者高温导热油泄露造成人员伤害;

2、  在安装热能表之前需要事先清除管道内的杂质,避免造成堵塞;

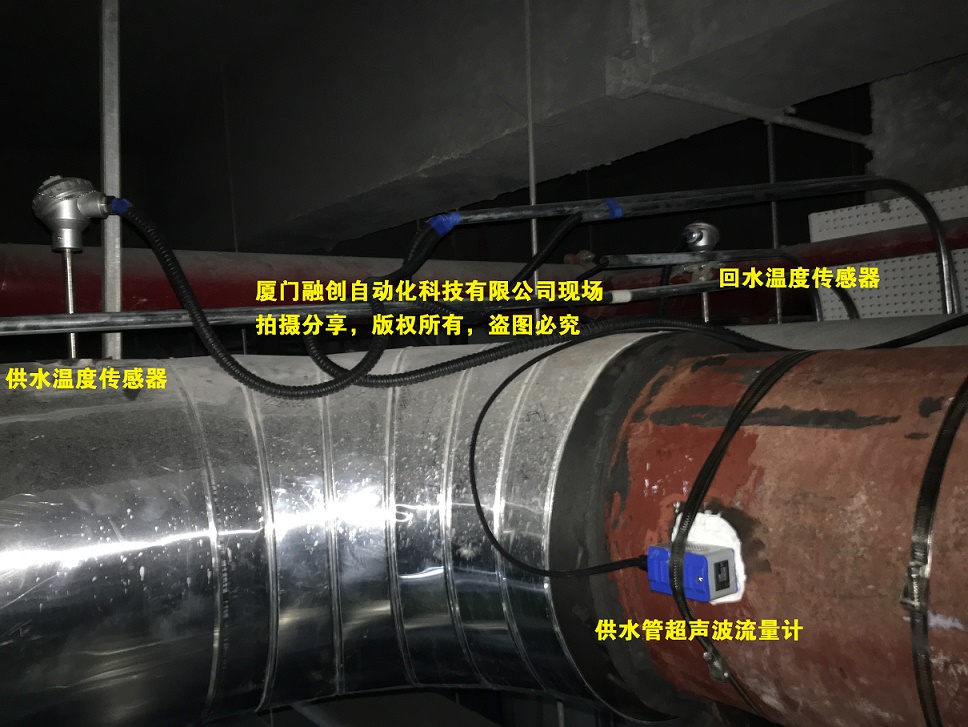

3、  热能表的两支配对温度传感器要分别安装在系统入口和出口处,高温的温度传感器应按照在系统的入口,低温的温度传感器安装在系统的出口,不可反装;

4、  热能表流量传感器的安装位置分系统入口和出口两种,需仔细核对,一般建议安装在出(水/油)口,如果流量传感器位置安装在了回(水/油)口了,则需要到热能计算仪表里面设置相应的流量传感器位置;

5、  有些热能表的安装方式要求水平安装、垂直安装或倾斜安装,应按说明书的指导进行,一般测液体的默认选择水平安装;

6、  安装热能表的方向必须与管道内介质流动方向一致;

7、  安装热能表的位置应避免暴晒,水淹,冰冻和污染,且需方便抄表和维护;

8、  一般情况下,热能表的上游要求装有相应口径的过滤器;

9、  热能表的两端应装有相应口径的阀门,并且能够与热能表分离,以便热能表在使用过程中的维护和维修。

三、导热油热量表/热能表的供电电源

户用机械式热能表一般采用电池供电,正常情况下可工作5年以上。我们融创的涡街式热能表、孔板式热能表,电磁式热能表,超声波热能表一般采用220VAC供电,并内置储存功能,数据能定时存储和查询,并带有断电记录功能,能将断电次数,断电时间和断电前的数据保存下来,并支持实时曲线查看。

四、导热油热量表/热能表的故障处理


融创涡街式热能表

不同组合形式的热能表,会出现不同的故障情况,这里列几个通用的问题来解答:

1、  当出口和入口温度显示不正常时,要考虑温度传感器的接线正不正常,或者电缆线中间有没有断掉;如果出口温度低于入口温度,则说明两支温度传感器位置装反了,可直接调换接线来处理;

2、  管道内已经有流量在流动,但热能表流量传感器流量一直是0,则要检查流量传感器的接线是否正确;

3、  如果热能表流量传感器数据不稳定,无规律波动,则要检查是否有干扰,或者安装位置不正确导致管道里面出现空气或者汽包等不满管现象。
