一、融创OCF明渠流量计的用途:厦门融创OCF系列超声波明渠流量计与量水堰槽配合使用,测量明渠内水的流量。主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量及农田水利中的渠道等。由于本公司仪表采用超声波穿过空气,以非接触的方法测量。因此在粘污、腐蚀性液体条件下,比接触式的仪表,具有更高的可靠性和耐用性。

二、融创OCF明渠流量计原理说明: 厦门融创OCF系列超声波明渠流量计由测量液位的仪表和按计量院公布的文件制作的水槽两部分组成,液位仪表是直接测量的是渠道或者水槽内的液体高度。用于明渠测流量时,在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位,再按相应量水堰槽的水位—流量关系推算出流量。1、超声波测液位原理 发射超声换能器发射出的超声脉冲,通过传播媒质传播到被测液面,经反射后再通过传声媒质返回到接收换能器...... 详情点击>>

1、注意事项:

三角口处的尺寸准确、缘台平直、光滑。板面光滑、平整、无扭曲。;

三角堰的中心线要与渠道的中心线重合。

j为堰板嵌入渠道墙的部分,尺寸请用户根据现场情况而定。

2、适应范围:

三角堰可按图1.1加工。注意:安装该直角三角堰的上游渠道宽是600mm,三角顶角与上游渠底的高度是250mm。

如使用图1.1直角三角堰,可在明渠菜单“10堰槽种类”→“1直角三角堰”项选择“开启”,仪表内已有该堰板的水位-流量表,可根据水位值直接给给出流速。

最小流量0.0136升/秒,最大流量45.010升/秒(162吨/小时)。

......详情点击>>

融创OCF明渠流量计量水堰槽的选择:
选择量水堰槽的种类,要考虑渠道内流量的大小,渠道内水的流态,是否能形成自由流。根据最大流量的不同,我们可以选择不同的堰槽。
①最大流量小于40 升/秒建议使用直角三角堰;
②大于40 升/秒建议使用巴歇尔槽;
③上游渠道较短,最大流量又大于40 升/秒建议使用矩形堰。
条件允许,最好选择巴歇尔槽。巴歇尔槽的水位-流量关系是由实验室标定出来的,而且对于上游行进渠槽条件要求较弱。三角堰和矩形堰的水位-流量关系来源于理论计算,容易由于忽略一些使用条件,带来附加误差。
使用玻璃钢制做量水堰或槽。三角堰、矩形堰堰口尺寸要准确,朝向进水一侧表面要光滑;巴歇尔槽喉道部分尺寸要准确,槽内表面要光滑。

......详情点击>>

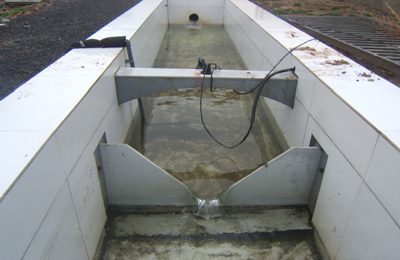

明渠流量计安装量水堰槽注意事项
①. 量水堰槽的中心线要与渠道的中心线重合,使水流进入量水堰槽不出现偏流。
②. 量水堰槽通水后,水的流态要自由流。
三角堰、矩形堰下游水位要低于堰坎;巴歇尔槽的淹没度要小于“巴歇尔槽参数”的临界淹没度。
③. 量水堰槽的上游最小要有大于5 倍渠道宽度的平直段,使水流能平稳进入量水堰槽,标准是“水面没有浪花”。即没有左右偏流,也没有渠道坡降形成的冲力。
④. 量水堰槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密,不能漏水。使水流全部流经量水堰槽的计量部位。量水堰板的计量部位是堰口;量水槽的计量部位是槽内喉道段。
......详情点击>>
